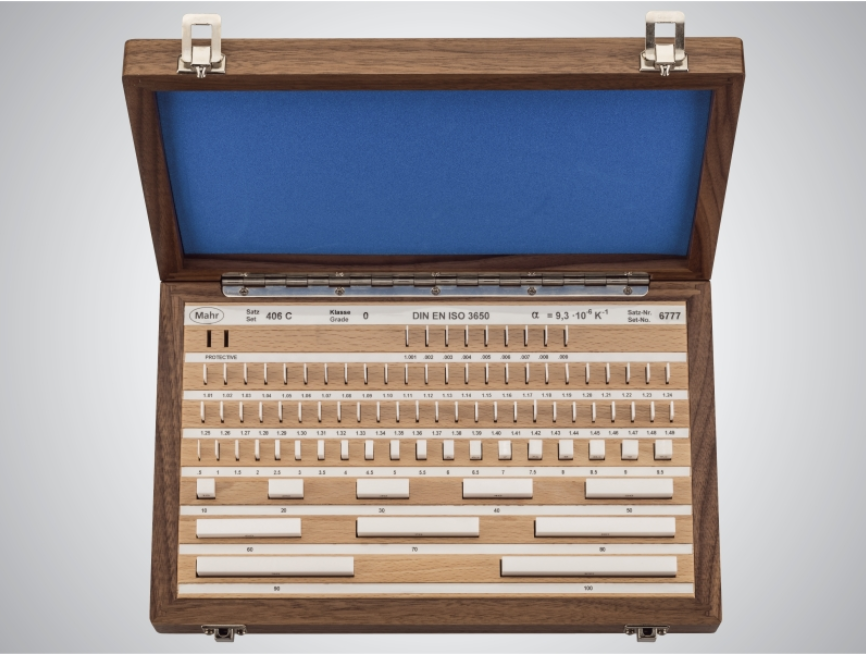

量塊是以一對平行且平面的、兩個相對表面間的特定長度定義長度標準，被廣泛使用在校準長度測量工具或儀器上。在工廠或實驗室中的常用基準器中，量塊被認為是最精準的長度基準器。

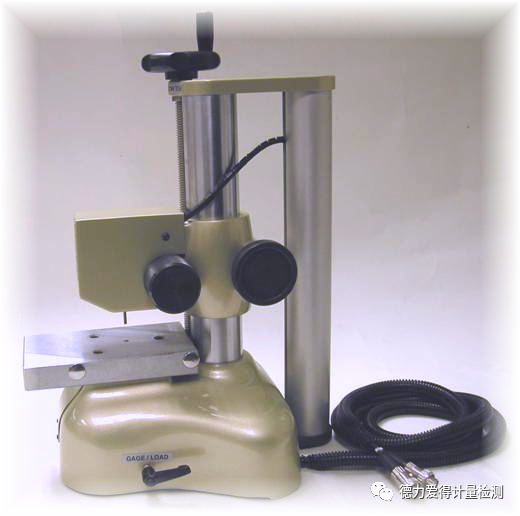

美國Edmunds高精度量塊檢定儀

美國Edmunds量塊檢定儀能快速、高精度、直接檢測量塊長度，可直接在測量工作臺單手操作處理參考和測試量塊，開放式設計用戶可隨時觀察測量過程，保證過程的可靠性。

• 高精度比較測量可以滿足三等量塊檢定；

• 世界最高精度和最穩定的量塊比較儀；

• 符合ISO和NIST標準；

• 美國國家計量院(NIST)和美國空軍采用它來作為量塊檢定傳遞；

工作原理

美國Edmunds高精度量塊檢定儀有127mm和508mm兩種機型，具有同等效率和精度等級，他們由上下兩個傳感器測頭組成提供真實的點對點測量，兩個測頭中每一個都有自己的電源供應，放大電路和控制部分。兩個信號在電子儀器上被比較并產生一個精密的差值，復現工件真實的尺寸。為了低摩擦響應上下兩個金剛石測頭互相平等處于懸浮狀態。

美國Edmunds高精度量塊檢定儀帶高精度，高分辨率的數字采樣系統，測量評定系統，采用差動測量原理、平面誤差修正、計算平均值、專業量塊測試和評定軟件。

產品參數

測量范圍：0～127mm/0-508mm

數字分辨率：0.02、0.01、0.005、0.002微米

重復精度：0.005微米

傳感器線性誤差：0.25％L（L為傳感器測量量程，單位為μm）

傳感器測量范圍：+/-40μm

全中文自動評定軟件

產品特性

• 校準全范圍標準塊規——0-500mm

• 提供最小分辨率選擇——0.002um

• 符合或高于所有計量?jì)x器的標準

• 自動對零功能

• 自動對零功能允許瞬間對零不用通過機械或電子調節

• 可供選擇的信息可以下載到測量報告中

• 計算機輔助系統允許快速地公制或英制塊規地校準

• 超大尺寸的隔離屏保護隔熱區域減少了檢定等待時間

• 適用于方形和長方形塊規
